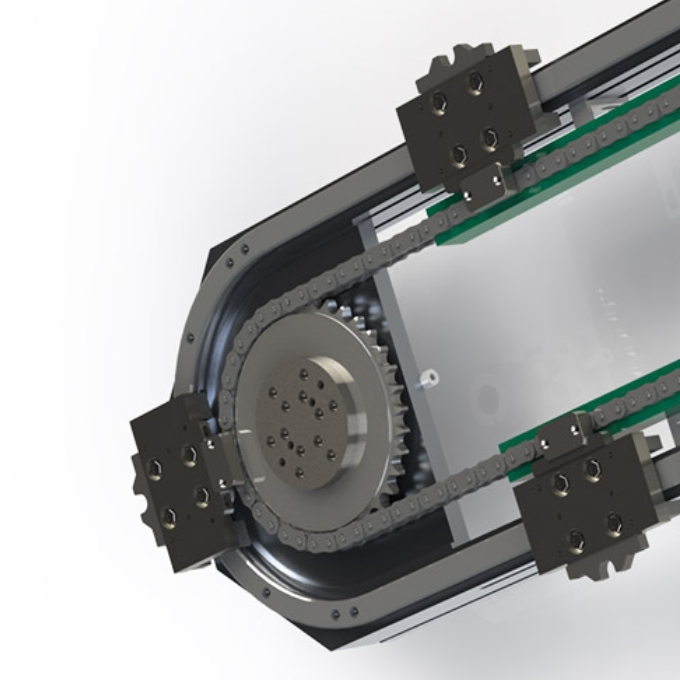

链条式-环形导轨输送系统
线体形状：矩形/椭圆/垂直，传动方式：链条驱动
产品详情
垂直安装-链条式-环形导轨输送系统
- 负载： 小于等于50KG
- 特点： 高负载/大间距/长线程
- 应用：能承受较大负载 可分段拆装便于维护 长度不受限制

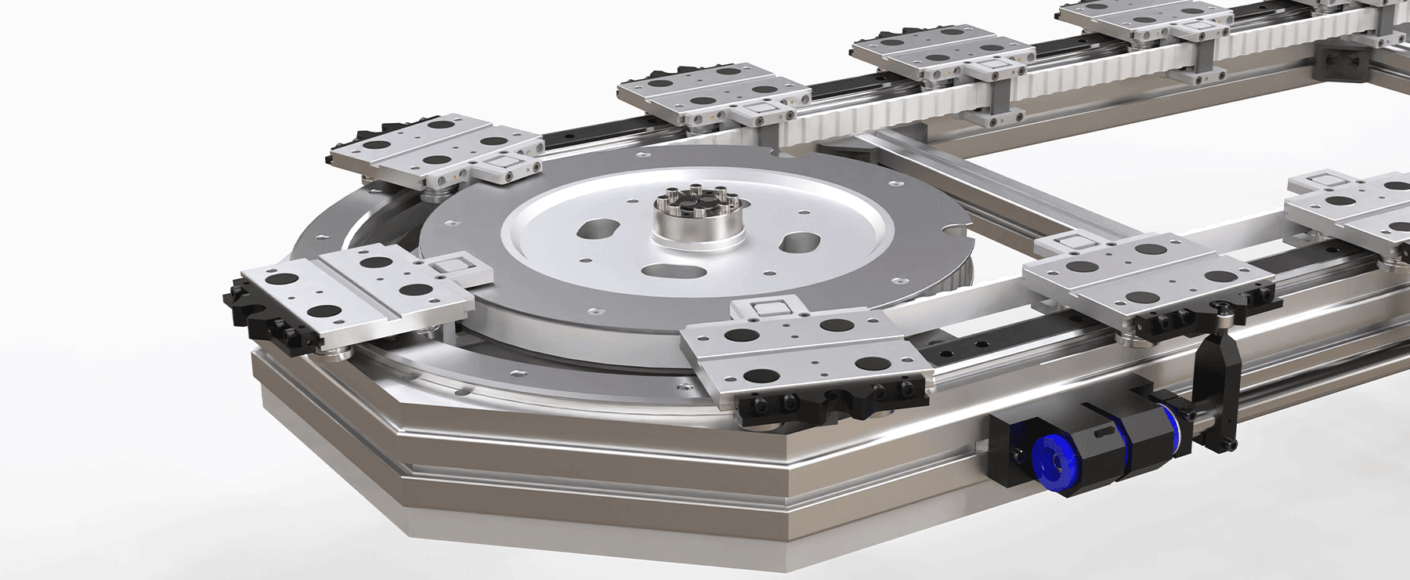

环形导轨输送系统
|
线体形状 |
矩形/椭圆 |
||
|
传动方式 |
皮带 |
链条 |
连杆 |
|
线体长度 |
≤5m |
≤80m |
≤10m |
|
线体宽度 |
≤5m |
≤10m |
≤2m |
|
圆弧直径 |
159-1501mm |
159-1501mm |
159-1501mm |
|
滑块间距 |
100-3000mm |
100-3000mm |
100-3000mm |
|
滑块移动时间 |
≥0.8s |
≥0.8s |
≥0.1s |
|
二次定位时间 |
≥0.3s |
≥0.3s |
≥0.3s |
|
单滑块负载 |
≤20kg |
≤20kg |
≤20kg |
|
重复定位精度 |
±0.05mm（配定位机构） ±0.10mm（无定位机构） |
||
- 负载： 小于等于50KG
- 特点： 高负载/大间距/长线程
- 应用：能承受较大负载 可分段拆装便于维护 长度不受限制
